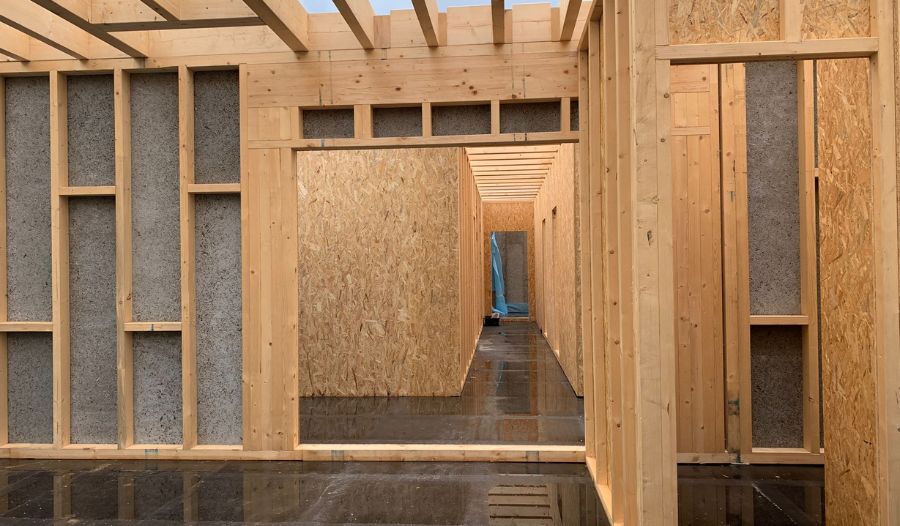

Systém je založen na sendvičové konstrukci panelu. Každý panel, který bude součástí stavby, posuzuje statický výpočet — ten stanoví, jak bude panel sestaven a vyroben.

Konkrétní panel

Řez panelem PURLIVE W170

Předchozí schéma ukazuje pořadí vrstev obecně. Tohle je jeden konkrétní panel z výroby — stěnový W170 o tloušťce 170 mm. Najeďte na vrstvu v řezu nebo na řádek v popisu, zvýrazní se obojí naráz.

KVH hranol

60/120 mm

Deska VELOX WS

tl. 25 mm

Tepelná izolace z PUR pěny

tl. 120 mm

Deska VELOX WS

tl. 25 mm

Schéma tloušťky. Deskám a izolaci odpovídá výška měřítku, parozábrana a hranol jsou pro čitelnost zvýrazněné.

KVH hranol

60/120 mm

Rám panelu ze sušeného konstrukčního hranolu. Přenáší zatížení a vymezuje tloušťku jádra.

Deska VELOX WS

tl. 25 mm

Štěpkocementová deska na vnější straně. Plošné ztužení a podklad pod fasádu.

Parozábrana

fólie

Brání prostupu vodní páry z interiéru do konstrukce.

Tepelná izolace z PUR pěny

tl. 120 mm

Vstřikovaná tvrdá polyuretanová pěna. Vyplní jádro beze spár a spojí obě desky v jeden celek.

Deska VELOX WS

tl. 25 mm

Štěpkocementová deska na vnitřní straně. Plošné ztužení a podklad pod povrchovou úpravu.

Celková tloušťka panelu 170 mm (25 + 120 + 25). Tloušťky se u jiných typů panelů liší podle statického výpočtu.

Materiály

Z čeho se panel skládá

Nosné prvky

Nosné prvky stěnového sendvičového panelu jsou tvořeny dřevěnými prolamovanými sloupky ze dřeva pevnostní třídy C24. Osová vzdálenost sloupků a rozměry stavebního řeziva jsou dány statickým výpočtem.
